Система · ИТП, отопление, ГВС
Автоматизация теплового пункта
Погодозависимое регулирование с ограничением обратной воды по графику теплосети, приоритет ГВС, каскад и ротация насосов, автоматическая подпитка, защита от протечки, опрос узла учёта. Новые ИТП и модернизация действующих.
Объект относится к КИИ?
Основная платформа наших проектов внесена в реестр отечественного ПО — требования Указа №166 и закупки по 44-ФЗ проходятся без дополнительных обоснований.
Аудит ИТП по архивам
Проверим график и обратку по вашим архивам
Бесплатно, пять рабочих дней. Нужны суточные ведомости узла учёта за отопительный период и схема ИТП или фото щита. Покажем, где были превышения и перетоп.
- Архив узла учёта — суточные ведомости за отопительный период, если есть
- Схема ИТП — или фото щита и оборудования
- Договорный температурный график — и претензии теплоснабжающей организации, если были
Отчёт за 5 рабочих дней: где превышалась обратка, где шёл перетоп, что можно исправить настройкой и что требует замены узлов.
- Контуры
- отопление · ГВС · вентиляция
- Схемы
- зависимая · независимая
- Учёт
- опрос и архивы
- Диспетчеризация
- с выводом аварий
Типовые проблемы
Что обычно происходит в ИТП без нормальной автоматики
Деньги
Обратка выше графика
Регулирование не ограничивает температуру обратной воды. Теплоснабжающая организация выставляет претензии, объект платит за перерасход, который не виден до ведомости.
Комфорт
Перетоп в межсезонье
График не скорректирован по фактической температуре помещений и солнечной стороне. Жильцы и арендаторы открывают окна, тепло уходит на улицу за ваш счёт.
Ресурс
Один насос работает, второй стоит годами
Ротации по наработке нет. Основной вырабатывает ресурс, резервный закисает и при переключении не запускается — именно тогда, когда он нужен.
Риск
Подпитка «на постоянку»
Клапан подпитки открыт вручную или работает без ограничения. Утечка в контуре компенсируется автоматически и остаётся незамеченной месяцами.
Аварии
О протечке узнают по ущербу
Датчиков залива в помещении ИТП нет либо они никуда не выведены. Ночная авария обнаруживается утром, вместе с последствиями.
ГВС
Горячая вода то кипяток, то холодная
Нет приоритета ГВС и корректной настройки контура. При разборе воды температура проваливается, при малом расходе — уходит вверх.
Состав автоматики
Что закладываем в тепловой пункт
| Функция | Как реализуем | Что это даёт |
|---|---|---|
| Погодозависимое регулирование | Отопительный график по наружной температуре с фильтрацией скачков, коррекция по фактической температуре контрольных помещений, отдельные графики по фасадам | Ровная температура в помещениях без перетопа в межсезонье |
| Ограничение обратной воды | Жёсткое ограничение по договорному графику как приоритет над поддержанием подачи, ограничение расхода теплоносителя при необходимости | Претензий теплосети больше нет, за перерасход платить не приходится |
| Контур ГВС | Поддержание температуры с приоритетом над отоплением, регулирование по расходу, периодическая термическая обработка контура циркуляции | Стабильная температура воды при любом разборе |
| Насосные группы | Каскад по потребности, ротация по наработке, автоматический ввод резерва по отказу, контроль минимального времени работы, частотное управление где предусмотрено | Равномерный износ, резерв включается сам и действительно запускается |
| Подпитка и давление | Автоматическая подпитка с ограничением по объёму и времени, авария при превышении лимита, контроль давления в контуре и работы расширительного бака | Утечка обнаруживается, а не маскируется подпиткой |
| Защиты и аварии | Датчики залива с отключением насосов и закрытием клапанов, контроль перепада на фильтрах, дифференциальное давление, матрица приоритетов и эскалации | Насосы встают и клапаны закрываются в ту же минуту |
| Узел учёта | Опрос теплосчётчика по Modbus или M-Bus, суточные и месячные архивы, автоматические ведомости, контроль превышений и нештатных ситуаций | Перерасход видно в тот же день |
| Расписание и режимы | Понижение в нерабочие часы для нежилых объектов, предпусковой прогрев по инерции здания, отдельные режимы для арендных и общих зон | Пустое здание не отапливается в полном режиме |
Почему обратная вода важнее уставки подачи
Оборудование
Два сценария: новый ИТП или модернизация действующего
В новом пункте — от опросного листа до сдачи. В действующем начинаем с настройки, а не с замены: узлы меняем только там, где без этого алгоритм не реализовать.
- ОВЕН
- Segnetics
- Регул
- Ридан
- Danfoss
- Siemens
- Веспер
- Логика
- Взлёт

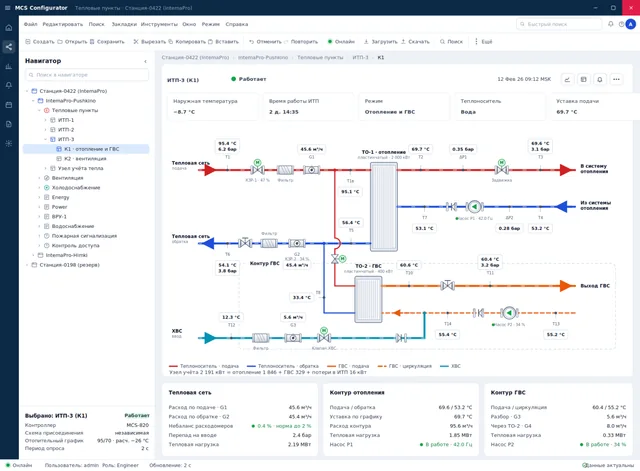

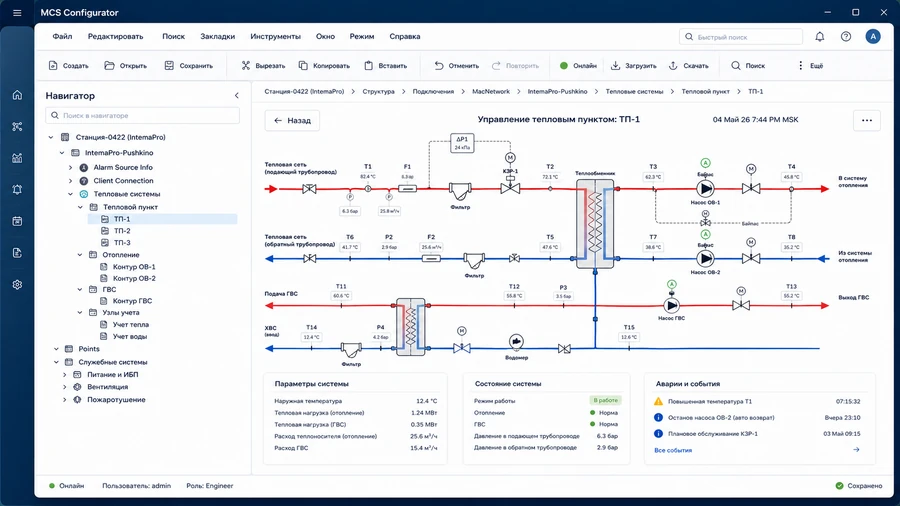

Объект и экран
Тепловой пункт и его схема в системе
Что спрашивают по ИТП
У нас претензии по обратке. Это точно решается автоматикой?
Сколько занимает автоматизация одного ИТП?
Можно ли не менять существующий контроллер ИТП?
Как быть, если узел учёта чужой и опломбирован?
Что с работой в отопительный сезон?
Можно ли добавить контроль залива без переделки щита?
