Диспетчеризация инженерных систем

Единая система управления вместо разрозненных пультов. Обследование, проект АТХ и АСУ, щиты, программирование контроллеров, мнемосхемы, пусконаладка, обучение и сервис — в одном договоре.

Объект относится к КИИ?

Основная платформа наших проектов внесена в реестр отечественного ПО — требования Указа №166 и закупки по 44-ФЗ проходятся без дополнительных обоснований.

Предварительный расчёт

Смета на диспетчеризацию по карте точек

Опишите объект и состав систем: пришлём опросный лист и вернёмся с оценкой. Проект можно разбить на этапы и запускать системы очередями.

  1. Состав систем объекта — вентиляция, ИТП, холод, электрика, вода, освещение
  2. Что уже автоматизировано — марки контроллеров, есть ли SCADA, чей проект
  3. Планы или схемы — если есть; если нет, приедем и снимем сами

За 5 рабочих дней вернём карту точек ввода-вывода, смету по точкам и план-график по системам.

Получить смету
Масштаб проектов
200–20 000+ точек
Систем на сервере
до 9 инженерных
Платформа
ваша или предложим
После сдачи
SLA · 24/7

Когда обращаются

Четыре ситуации, с которых обычно начинается разговор

  • Разнобой

    «Зоопарк» систем

    У каждой системы свой пульт, свой подрядчик и свой журнал. Целой картины по объекту нет ни у кого.

  • Аварии

    Об авариях узнают от арендаторов

    О протечке или остановке приточки эксплуатация узнаёт по звонку, а не из системы. Реакция — часы вместо минут.

  • Персонал

    Знания ушли с инженером

    Пароли, логика и «где что крутить» жили в голове уволившегося сотрудника. Документации нет.

  • Доверие

    SCADA есть — ей не пользуются

    Систему сдали, но экраны неудобны, аварии сыпятся ложные, доверия нет. Диспетчеризация существует формально.

Состав работ

Каждый этап заканчивается документом

  1. Обследование объекта

    Карта точек ввода-вывода и техническое задание. Заодно дефектуем существующую автоматику.

  2. Проектирование АТХ и АСУ

    Проектная и рабочая документация, спецификации оборудования, смета по карте точек.

  3. Щиты автоматизации

    Собранные ЩА с выходным контролем, паспорта щитов, схемы электрические принципиальные.

  4. Программирование

    Контроллеры и сервер, мнемосхемы, тренды, журнал аварий, автоматические отчёты.

  5. Интеграции

    1С, Service Desk, Telegram-оповещения, BI-выгрузки — по согласованному перечню.

  6. Пусконаладка

    Протоколы испытаний и исполнительная документация. Ложные аварии вычищаем до сдачи.

  7. Обучение и передача

    Инструкции эксплуатации, регламент реагирования, исходники конфигураций.

  8. Сервис

    Договор SLA: мониторинг 24/7, нормативы реакции и выезда, регламентные работы.

Архитектура: три уровня и выход данных в ИТ-контур

4…20 mA · Modbus RTUModbus TCP · BACnet/IPREST · OPC UAПолевой уровеньдатчики, приводы, ПЧКонтроллерылогика и защиты локальноСервер диспетчеризациимнемосхемы, тренды, журналИТ-контур1С, Service Desk, BI
Полевой уровень собирает факт, контроллеры держат логику локально и продолжают работать при обрыве связи с сервером, верхний уровень сводит всё в единую картину и отдаёт данные наружу.

Платформа

Работаем на той системе, что стоит у вас

Переходить на другую платформу необязательно. Если верхний уровень уже работает — поддерживаем и развиваем его. Новый объект или вендор снял систему с поддержки — предложим вариант и обоснуем выбор.

Развиваем действующие системы

Поддерживаем, дописываем логику и экраны, подхватываем чужой проект. Миграция не является условием сотрудничества.

  • Tridium Niagara
  • Siemens Desigo CC
  • Schneider EcoStruxure
  • Honeywell
  • Johnson Controls Metasys
  • TRACE MODE
  • MasterSCADA
  • КРУГ-2000

Предлагаем для новых объектов

Протоколы из коробки, история в базе данных, открытые данные наружу, исходники конфигураций передаются заказчику.

  • MCS Platform

Передаём заказчику

Система остаётся вашей — вместе с исходниками

  1. Проектная и исполнительная документация

    ПД и РД, схемы, спецификации, протоколы пусконаладки.

  2. Паспорта щитов автоматизации

    С результатами выходного контроля и фотофиксацией сборки.

  3. Исходники конфигураций и мнемосхем

    Собственность заказчика, право фиксируется в договоре.

  4. Регламент реагирования на аварии

    Матрица: кто, что и в какой срок делает по каждому событию.

  5. Доступы, роли и обучение персонала

    Журнал изменений, разграничение прав, инструктаж службы эксплуатации.

Стоимость

Цена считается от карты точек

Не бывает «цены за квадратный метр» — бывает состав систем и количество точек ввода-вывода. Поэтому начинаем с опросного листа или выезда. Смету отдаём за пять рабочих дней. Проект можно разбить на этапы и запускать системы очередями, не оплачивая всё сразу.

  • Количество точек ввода-выводапо всем системам — основной множитель сметы
  • Число систем и щитоввентиляция, ИТП, холод, освещение, ВРУ, вода
  • Интеграции1С, Service Desk, Telegram, BI, СКУД как источник данных
  • Резервированиесервера, каналов связи и питания
  • Уровень SLAпосле сдачи — нормативы реакции и выезда

Что видит диспетчер

Рабочее место и журнал событий

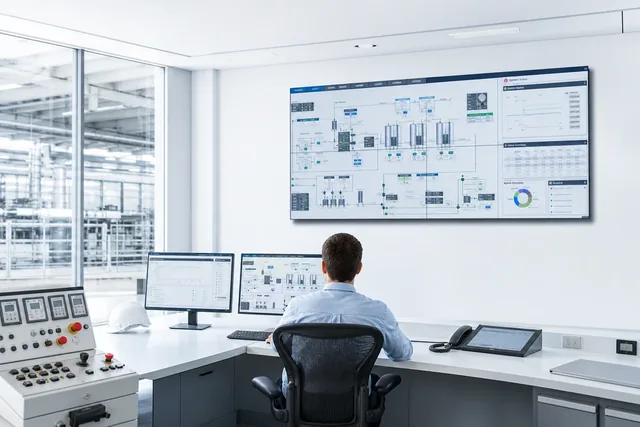

Рабочее место диспетчера: мониторы с мнемосхемами инженерных систем объекта
Мнемосхемы систем объекта на мониторах диспетчера.

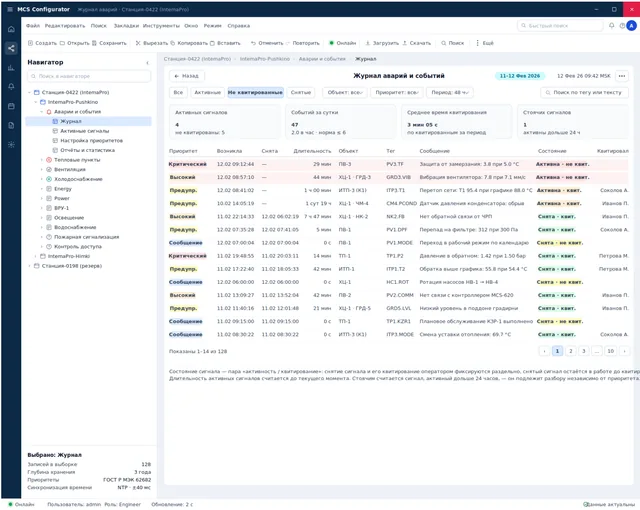

Журнал аварий за сутки с цветовыми статусами и маршрутом эскалации
Журнал аварий за сутки: время возникновения, статус, маршрут эскалации. По нему утром разбирают ночные события.

Из практики

Четыре локации в одном центре управления

Сеть коворкингов WeWork · четыре объекта в Москве · 2019

Центральная система на четыре локации и триста фанкойлов

300+
фанкойлов под управлением
4
локации в одной системе
1
центр управления вместо четырёх

Четыре коворкинга в разных районах Москвы, у каждого своя инженерия и свой пульт. Оператору нужно было видеть сеть из одной точки, а арендаторам — регулировать климат в своём помещении, но в заданных границах.

Автоматизировали фанкойлы на уровне контроллеров: комнатное управление с ограничением диапазона уставок. Освещение по сценариям, учёт электроэнергии и воды по зонам. Свели все четыре локации в центральную систему с облачным доступом.

Работали субподрядчиком по инженерной автоматизации. Центральная облачная система на несколько объектов в 2019 году была раньше рынка — сегодня это обычный запрос от сетей.

Что спрашивают перед стартом

У нас уже стоит SCADA — обязательно её менять?
Нет. Работаем на платформе заказчика: поддерживаем, программируем и развиваем существующую систему. Замену предлагаем только когда есть реальная причина — вендор прекратил поддержку либо объект относится к критической информационной инфраструктуре.
Кто владеет исходниками после проекта?
Заказчик. Конфигурации, мнемосхемы и документация передаются полностью, право фиксируется в договоре. Смена подрядчика в будущем не потребует нашего участия — именно из-за отсутствия этого пункта объекты и оказываются «осиротевшими».
Возьмёте объект после другого подрядчика?
Да, это частый сценарий. Начинаем с аудита: снимаем фактическую карту точек, восстанавливаем документацию, отделяем то, что работает, от того, что только смонтировано. Дальше — план приведения системы в рабочее состояние с приоритетами.
Какое оборудование ставите?
Подбираем под задачу, сроки поставки и бюджет. Российское и импортное — на равных: ОВЕН, Segnetics, Регул, Текон, Siemens, WAGO, Beckhoff, Schneider. Под нестандартное оборудование пишем драйверы, включая закрытые протоколы, вместо того чтобы предлагать замену исправного железа.
Сколько занимает проект?
Зависит от количества точек и числа систем. Типовой бизнес-центр на 3 000–5 000 точек — от четырёх до семи месяцев с учётом проектирования, сборки щитов и поэтапного ввода. Точный график входит в смету после обследования.
Что с гарантией и поддержкой?
Щиты — 24 месяца. Программное обеспечение и алгоритмы сопровождаются по договору SLA: мониторинг, удалённая диагностика, нормативные сроки реакции и выезда на объект. Доработки в рамках развития системы оформляются отдельными заданиями.
Что если у нас нет ни выгрузки, ни документации?
Обычная ситуация. Приезжаем и снимаем фактическую карту точек с объекта: опрашиваем контроллеры, восстанавливаем карту регистров, при необходимости пишем драйвер под закрытый протокол. Это дольше, чем разбор выгрузки, но выполнимо.
Вы работаете только на своей платформе?
Нет. Настраиваем алгоритмы на той системе, что стоит на объекте: Niagara, Desigo CC, EcoStruxure, Metasys, TRACE MODE, MasterSCADA, контроллеры ОВЕН, Segnetics, Siemens, WAGO, Beckhoff. Смена платформы для настройки алгоритмов не требуется.

Предварительный расчёт

Смета на диспетчеризацию по карте точек

Опишите объект и состав систем: пришлём опросный лист и вернёмся с оценкой. Проект можно разбить на этапы и запускать системы очередями.

Телефон
+7 495 789-96-23
Работаем
Пн–Пт 9:00–19:00
Ответим
в течение рабочего дня
